內六角杯頭螺絲批發價格

內六角杯頭螺絲成品保證載荷試驗的包括2個步驟：

1. 實施規定的保證載荷。見圖1

2. 測量由保證載荷產生的永久伸長

內六角杯頭螺絲

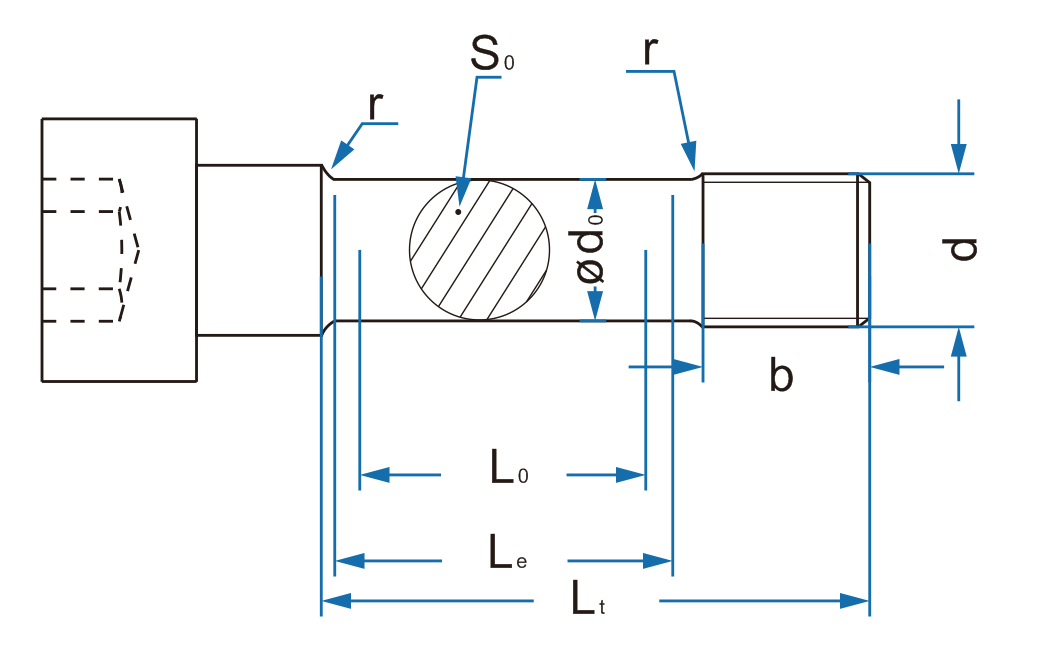

圖1 緊固件成品施加保證載荷安裝示例

適用于符合以下規定的緊固件：

1. 頭部承載能力強于螺紋桿部的螺栓和螺絲

2. 頭部承載能力強于無螺紋桿部的螺絲和螺栓

3. 無螺紋桿徑＞或者≈

4. 螺絲和螺栓的公稱長度≥2.5d

5. 螺紋長度b≥2.0d

6. 螺柱總長度≥3.0d

7. 3mm≤d≤39mm

8. 所有性能等級

內六角杯頭螺絲保證載荷試驗程序：

內六角杯頭螺絲為經尺寸等檢驗合格的緊固件。測試的螺絲每端應進行適當加工，如圖1所示。

為測量長度（施加載荷前、后），應將緊固件置于帶球面測頭（或者其他適當的方法）的臺架式測量儀器中。應使用手套或者鉗子，以使由溫度影響的測量誤差減少到最小。測量施加載荷前緊固件的總長度。

將按圖1所示將緊固件試件擰入螺紋夾具。對螺柱應使用2個螺紋夾具，螺紋有效旋合長度至少應為1d，未旋合的螺紋長度應為1d。（注意：為達到=1d的要求，建議先把螺紋夾具擰到螺紋收尾，然后按相當于1d的扣數擰退夾具。

對緊固件軸向施加規定的保證載荷。試驗機夾頭的分離速率不應超過3mm/min，應保持該保證載荷15s。卸載后，測量緊固件總長度。

表1 保證載荷（粗牙螺紋）

螺紋規格d	螺紋公稱應力截面積/	性能等級
		4.6	4.8	5.6	5.8	6.8	8.8	9.8	10.9	12.9/12.9
		保證載荷
M3	5.03	1130	1560	1410	1910	2210	2920	3270	4180	4880
M3.5	6.78	1530	2100	1900	2580	2980	3940	4410	5630	6580
M4	8.78	1980	2720	2460	3340	3860	5100	5710	7290	8520
M5	14.2	3200	4400	3980	5400	6250	8230	9230	11800	13800
M6	20.1	4520	6230	5630	7640	8840	11600	13100	16700	19500
M7	28.9	6500	8960	8090	11000	12700	16800	18800	24000	28000
M8	36.6	8240	11400	10200	13900	16100	21200	23800	30400	35500
M10	58	13000	18000	16200	22000	25500	33700	37700	48100	56300

表2 保證載荷（細牙螺紋）

螺紋規格d	螺紋公稱應力截面積/	性能等級
		4.6	4.8	5.6	5.8	6.8	8.8	9.8	10.9	12.9/12.9
		保證載荷
M8×1	39.2	8820	12200	11000	14900	17200	22700	25500	32500	38000
M10×1.25	61.2	13800	19000	17100	23300	26900	35500	39800	50800	59400
M10×1	64.5	14500	20000	18100	24500	28400	37400	41900	53500	62700

卸載后，緊固件的總長度應與加載前的相同（其公差±12.5μm為允許的測量誤差）。某些不確定因素，如直線度、螺紋對中性和測量誤差，當初次施加保證載荷時，可能導致緊固件明顯的伸長。在這種情況下，可以使用比表1和表2規定值增大3%的載荷，再次進行試驗。如果第二次卸載荷后的長度（）與其加載前的長度（）相同（其公差±12.5μm為允許的測量誤差），則應認為符合本試驗要求。
