美制螺栓的公差與容差

來源：查看手機網址

掃一掃!

掃一掃!

瀏覽：- 發布日期：2018-04-23 21:10:51【大中小】

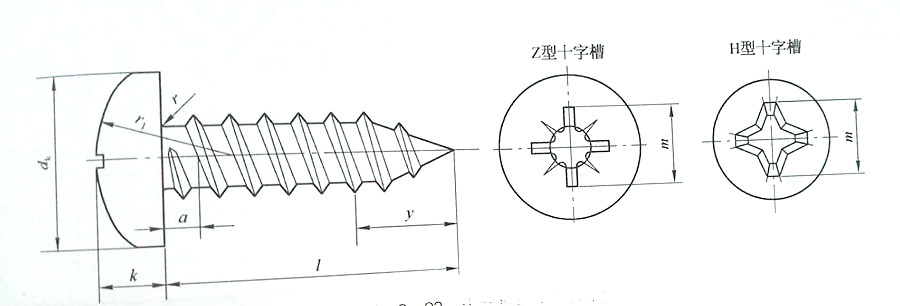

美制十字槽盤頭自攻螺釘

大家知道，公制螺絲的螺紋公差是由公差等級和公差位置兩方面決定的，公差等級用阿拉伯數字表示，如5.6.7.8等，公制螺絲公差位置用英文字母表示，如內螺紋公差位置為G,H，外螺紋公差位置為E,F,G,H，而統一螺紋的公差等級和位置用阿拉伯數據1.2.3表示，同時規定用英文字母A表示外螺紋，B表示內螺紋。

美制螺栓的公差等級
1，外螺紋有三個等級，1A,2A.3A，其中1A和2A的容差（基本偏差）不為零，3A的容差（基本偏差）為零。
2，美制螺絲的內螺紋有三個等級，1B,2B,3B,而且1B,2B和3B的容差（基本偏差)均為零。
3，螺紋公差等級在緊固件中的應用，1A和1B用于需要較大的公差帶，或要求容易裝配的場合。1A和1B屬于非常松的特殊公差等級，用于特殊場合。
2A和2B是統一螺紋中應用最廣泛，最普遍的公差等級，也是普通緊固件產品普遍采用的公差等級，大約90%以上的緊固件產品采用2A,2B公差等級。
3A和3B用于要求螺紋緊配合或要求螺紋精度高的場合，緊固件中只有內六角螺釘，緊定螺釘及航空緊固件，儀表緊固件采用3A,3B公差等級。
2，容差，

在美制螺栓的統一螺紋中，有一個特殊術語：ALLOWANCE”容差“它相當于米制螺絲中普通螺紋中的外螺紋的基本偏差，它是一個負值，它是統一螺紋和惠氏螺紋中的一個重要技術參數，在美制螺栓統一螺紋中只有1A和2A級外螺紋有，用于調整鍍層和涂層。
